W instalacjach LPG o większej mocy odbioru bardzo szybko okazuje się, że naturalne parowanie gazu w zbiorniku przestaje wystarczać. Gdy odbiór gazu w fazie gazowej przekracza możliwości samoistnego odparowania cieczy — szczególnie zimą, przy niskich temperaturach otoczenia lub przy dużych chwilowych szczytach poboru — w instalacji pojawia się tzw. „głód gazu”, spadki ciśnienia, oszronienie zbiornika, a w skrajnych przypadkach całkowite przerwy w pracy palników. Rozwiązaniem jest parownik LPG: urządzenie, które kontrolowanie odparowuje fazę ciekłą do fazy gazowej, niezależnie od warunków pogodowych. W tym wpisie wyjaśniamy, kiedy parownik staje się koniecznością, jak działa, jakie ma typowe parametry oraz dlaczego w instalacjach wymagających parownika standardem przyłącza staje się króciec DN32.

Dlaczego naturalne parowanie zbiornika bywa niewystarczające

Propan i mieszaniny propan-butan w zbiorniku magazynowym pozostają w równowadze fazowej: u dołu znajduje się faza ciekła, u góry — faza gazowa, którą odbiera instalacja. W trakcie poboru gazu faza ciekła oddaje ciepło utajone parowania, czerpiąc tę energię ze ścianek zbiornika i otoczenia. Skutkiem ubocznym jest spadek temperatury cieczy i zbiornika — widzimy to jako szron pojawiający się na płaszczu w miejscu lustra gazu.

Wydajność parowania w zbiorniku zależy od kilku czynników:

• temperatury otoczenia (zimą jest dramatycznie niższa niż latem),
• poziomu napełnienia zbiornika (im mniej cieczy, tym mniejsza powierzchnia wymiany ciepła),
• powierzchni zbiornika styczącej się z cieczą,
• rodzaju gazu (czysty propan paruje przy znacznie niższej temperaturze niż mieszanki propan-butan),
• chwilowego poboru — krótkie szczyty mogą wielokrotnie przewyższać średnie zużycie.

W praktyce zbiornik 4850 l napełniony w 50% i pracujący w temperaturze 0°C jest w stanie naturalnie odparować zwykle 8–12 kg/h propanu. Gdy projektowany odbiór instalacji to 40, 80, 150 czy 300 kg/h — naturalne parowanie nie ma szans nadążyć. Dolewanie kolejnych zbiorników poprawia sytuację, ale szybko staje się nieekonomiczne i przestrzennie kłopotliwe. Wtedy do gry wchodzi parownik LPG.

Czym jest parownik LPG i jak działa

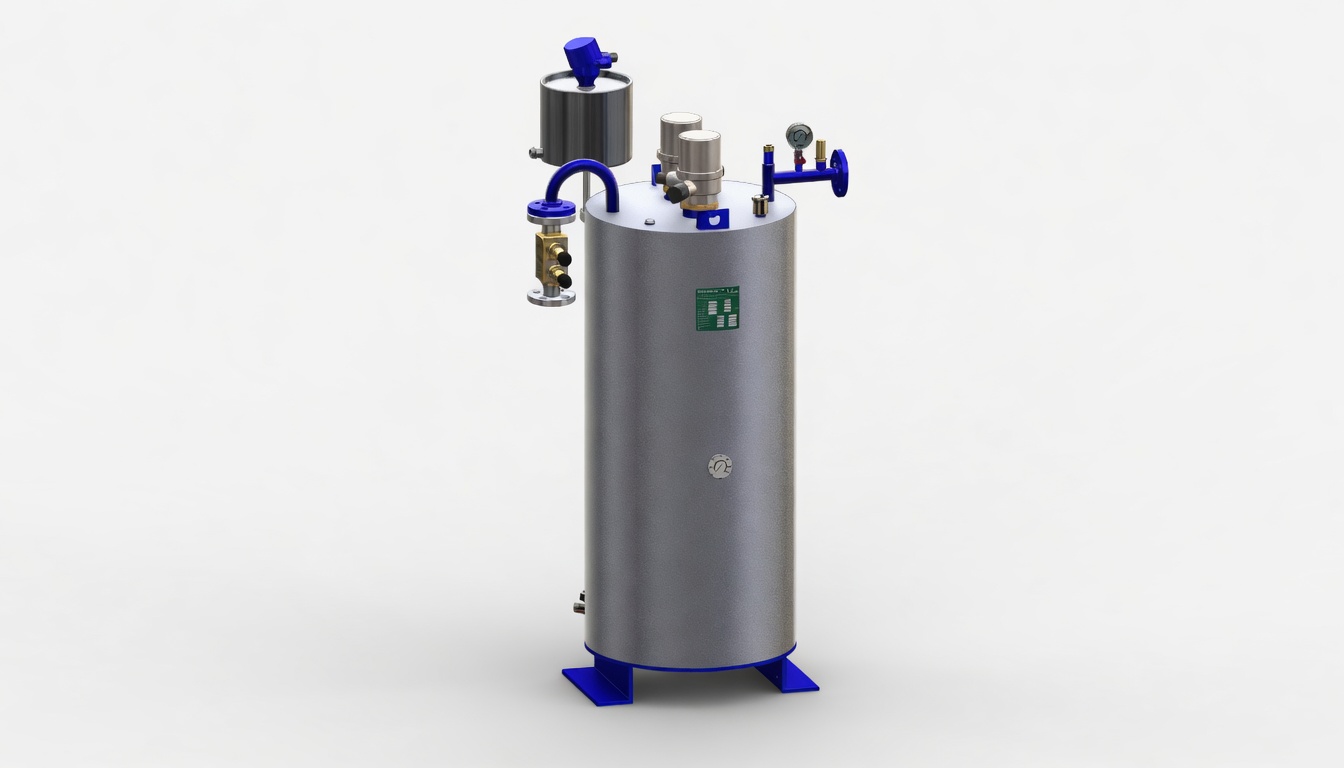

Parownik LPG to wymiennik ciepła, który pobiera ze zbiornika fazę ciekłą i kontrolowanie ją odparowuje, dostarczając do instalacji stabilny strumień gazu w fazie lotnej. Można powiedzieć, że parownik „zastępuje słońce” i obciążone parowaniem ścianki zbiornika — energia potrzebna do zmiany fazy nie pochodzi już z otoczenia, lecz z zewnętrznego źródła ciepła.

Najczęściej spotykane są trzy rodziny konstrukcji:

• Parowniki elektryczne — wykorzystują grzałki elektryczne zanurzeniowe lub płaszczowe. Zaletą jest prostota, brak mediów dodatkowych i łatwa automatyka. Wadą — koszt energii elektrycznej oraz konieczność zasilania prądem o odpowiedniej mocy.
• Parowniki wodne — wymagają obiegu ciepłej wody, najczęściej z kotłowni technologicznej. Świetnie sprawdzają się w zakładach, gdzie i tak istnieje źródło ciepła technologicznego, a ich praca jest tania w eksploatacji.
• Parowniki bezpośredniego ogrzewania (płomieniowe) — używane w dużych instalacjach przemysłowych, gdzie częścią urządzenia jest palnik zasilany tym samym gazem. Wysoka wydajność, ale bardziej rygorystyczne wymogi posadowienia.

Niezależnie od typu, w każdym parowniku znajdziemy ten sam zestaw funkcjonalny: zawory odcinające na wlocie i wylocie, czujnik temperatury, zabezpieczenie przed przedostaniem się fazy ciekłej do instalacji (tzw. odcięcie nadmiarowe, ang. liquid carry-over), separator, manometry oraz sterownik. To właśnie układ zabezpieczeń decyduje o tym, że parownik jest urządzeniem ciśnieniowym, podlegającym w Polsce dozorowi technicznemu i normom dotyczącym urządzeń pracujących pod ciśnieniem.

Kiedy parownik LPG jest potrzebny

Przyjmuje się kilka praktycznych sygnałów, które wskazują na konieczność zastosowania parownika:

1. Pobór gazu przekracza wydajność naturalnego parowania zbiornika. Najczęściej dotyczy to instalacji od kilkudziesięciu kg/h wzwyż. Pełne wyliczenie powinien wykonać projektant na podstawie danych zbiornika, klimatu i krzywej zapotrzebowania zakładu.
2. Praca w niskich temperaturach. Nawet jeśli średnioroczne zużycie mieści się w wydajności naturalnej, zimowe minima często powodują czasowe „dławienie” instalacji.
3. Mieszanka propan-butan stosowana technologicznie. Butan paruje już przy ok. -0,5°C, więc zimą szybko traci zdolność do odparowywania, a w fazie gazowej zostaje sam propan — co zmienia parametry palne mieszanki.
4. Procesy technologiczne wymagające stabilnego ciśnienia. Suszarnie, lakiernie, piece przemysłowe, fermy drobiu, szklarnie — wszędzie tam, gdzie wahania ciśnienia zaburzają proces.
5. Instalacje z wieloma odbiornikami pracującymi jednocześnie. Restauracje przemysłowe, hotele i pensjonaty z dużym zapleczem kuchennym, zakłady produkcji spożywczej.

W każdym z tych przypadków parownik dobiera się z odpowiednim zapasem mocy względem maksymalnego chwilowego zapotrzebowania — zwykle 20–30%. Dla bardzo dużych odbiorów na rynku dostępne są maszyny o wydajnościach sięgających 150 kg/h i wyżej.

Dlaczego DN32 — króciec parownikowy w przyłączu

W przyłączach standardowych instalacji LPG średnice nominalne mieszczą się typowo w zakresie DN20–DN25. Tymczasem w instalacjach z parownikiem standardem jest króciec DN32. Powód jest prosty: parownik pobiera ze zbiornika fazę ciekłą, a faza ciekła ma kilkaset razy większą gęstość niż faza gazowa. Aby przepuścić 50, 100 czy 150 kg/h gazu w postaci cieczy, potrzebny jest odpowiednio większy przekrój przewodu — w przeciwnym razie pojawiają się straty ciśnienia, kawitacja oraz problemy z odbiorem przez parownik.

Króciec DN32 spełnia kilka funkcji jednocześnie:

• zapewnia odpowiedni przekrój dla przepływu cieczy LPG,
• standaryzuje połączenie z preizolowanymi przyłączami i armaturą dedykowaną dla parowników,
• upraszcza projekt — większość producentów parowników i prefabrykowanych zestawów przyłączeniowych ma w katalogu komponenty właśnie pod DN32.

W praktyce projektowej oznacza to, że już na etapie zamawiania zbiornika trzeba zadbać, by miał on wyprowadzony króciec poboru fazy ciekłej DN32 (lub odpowiednio dostosowany). Modernizacja zbiornika, który posiada wyłącznie wyjście DN20/DN25 fazy gazowej, jest możliwa, ale wymaga przeglądu UDT i akceptacji konstruktora — a koszt bywa porównywalny z wymianą zbiornika.

Instalacja parownika — co warto wiedzieć

Parownik LPG to urządzenie ciśnieniowe i jako takie podlega dozorowi technicznemu. W Polsce w grę wchodzą wymagania Urzędu Dozoru Technicznego, rozporządzenia o urządzeniach ciśnieniowych oraz normy PN-EN związane z instalacjami gazu płynnego (m.in. PN-EN 12542 dla zbiorników naziemnych, PN-EN 13109 dla wycofywania z eksploatacji, PN-C-04753 dla jakości gazu). Najważniejsze zasady dotyczące montażu:

• Lokalizacja — parownik najczęściej posadawia się w pobliżu zbiornika, w obszarze chronionym przed dostępem osób niepowołanych. Strefy zagrożenia wybuchem określa projekt.
• Posadowienie — fundament musi przenosić ciężar urządzenia, wibracje i obciążenia od rur. Parowniki elektryczne wymagają dodatkowo doprowadzenia zasilania w odpowiedniej kategorii.
• Zabezpieczenia — pomiędzy zbiornikiem a parownikiem konieczne są zawory odcinające i zabezpieczające. W instalacjach od strony fazy ciekłej standardem stają się odcinające zawory bezpieczeństwa, np. ATSV5000 PS25, które w przypadku rozszczelnienia natychmiast odcinają wypływ.
• Przyłącze ciekłe — przewody między zbiornikiem a parownikiem najczęściej wykonuje się ze stali, z kompensacją wydłużeń termicznych. Często stosuje się tu rozwiązania z półśrubunkami i przewodami z kompensacją, np. przewody z kompensacją z mufą NPT w obwodach pomiarowych i pilotowych.
• Po stronie gazowej — za parownikiem montuje się reduktor drugiego stopnia, zawory bezpieczeństwa, manometry oraz, w wielu przypadkach, kolejny stopień redukcji bezpośrednio przed odbiornikiem.

Cała linia ciekła aż do parownika oraz wszystkie zabezpieczenia muszą być projektowane przez uprawnionego projektanta, a wykonanie należy powierzyć instalatorom z odpowiednimi uprawnieniami gazowymi. To nie jest miejsce na improwizację: błąd w doborze parownika lub średnicy przyłącza skutkuje albo brakiem ciągłości pracy zakładu, albo realnym zagrożeniem.

Eksploatacja i serwis parownika LPG

Parowniki to urządzenia trwałe — przy poprawnym doborze i regularnym serwisie pracują niezawodnie wiele lat. W bieżącej eksploatacji warto pilnować kilku rzeczy:

• okresowych przeglądów UDT zgodnych z decyzją dozorową,
• kontroli temperatury wymiennika — przy parownikach elektrycznych obniżenie temperatury często sygnalizuje wzrost obciążenia lub awarię grzałki,
• czystości filtrów na linii cieczy (zwłaszcza po zatankowaniu zbiornika),
• szczelności połączeń — coroczna próba szczelności jest dobrą praktyką,
• stanu izolacji i osłon zewnętrznych w parownikach posadowionych na zewnątrz.

Warto też prowadzić proste rejestry: zużycie gazu, temperatura wymiennika, zdarzenia serwisowe. W zakładach przemysłowych takie dane są bezcenne przy diagnozowaniu problemów i planowaniu modernizacji.

Parownik jako element przemyślanej instalacji

Decyzja o zastosowaniu parownika LPG rzadko jest decyzją zerojedynkową „kupujemy/nie kupujemy”. Częściej to wybór pomiędzy kilkoma wariantami: rozbudowa baterii zbiorników, parownik elektryczny, parownik wodny zasilany z istniejącej kotłowni czy parownik bezpośredniego ogrzewania. Każde z tych rozwiązań ma swój profil kosztowy — różny w nakładach inwestycyjnych i różny w eksploatacji.

W praktyce dobre projektowanie zaczyna się od dokładnej analizy zapotrzebowania na gaz: nie średniego, lecz chwilowego, w najgorszych warunkach atmosferycznych. Dopiero do tej krzywej dobiera się zbiornik, parownik, średnice przyłączy (w tym wspomniany DN32), reduktory i sekcje odbiorcze. Taka analiza zwraca się bardzo szybko: parownik dobrany „na styk” oznacza problemy w pierwszym mrozie, a parownik przewymiarowany — niepotrzebnie wysoki koszt inwestycji.

Jeżeli planujesz instalację z parownikiem LPG — niezależnie od tego, czy chodzi o zakład produkcyjny, dużą fermę, suszarnię czy obiekt hotelowy — warto już na etapie koncepcji uwzględnić wszystkie elementy linii: od króćca DN32, przez przyłącza, zawory bezpieczeństwa, po sam parownik. Komplet komponentów do takich realizacji znajdziesz w kategoriach Przyłącza gazu oraz Zawory i osprzęt, a w razie wątpliwości najlepszą inwestycją jest konsultacja z doświadczonym projektantem instalacji LPG.
