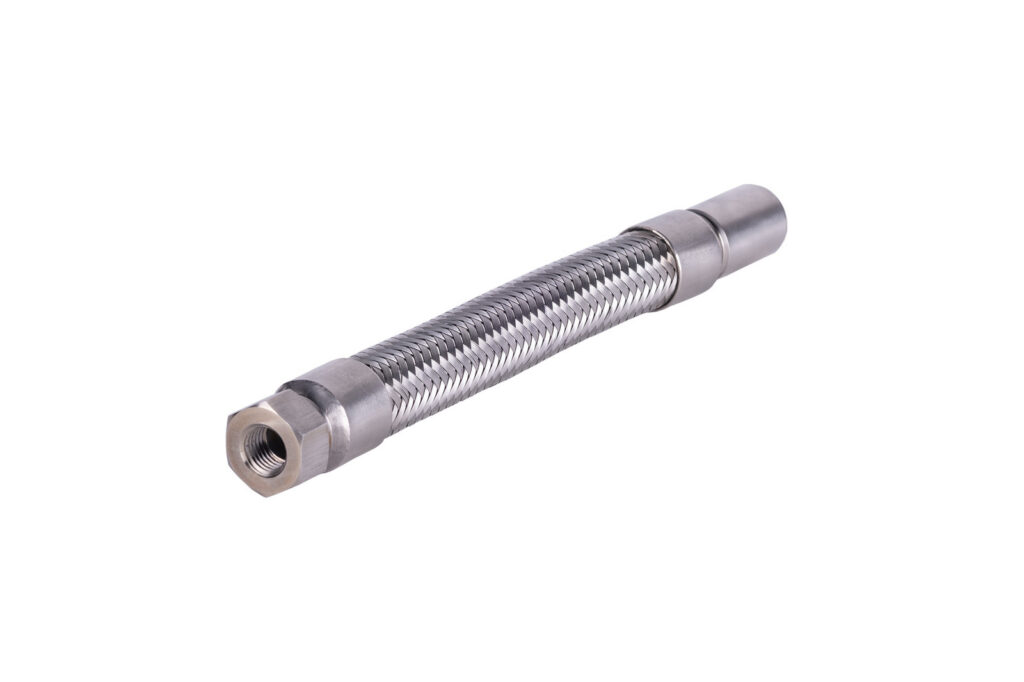

Przewód z kompensacją i mufą do instalacji gazu płynnego – zapewnia elastyczność połączenia i kompensuje ruchy termiczne. Gwint 1/4" NPT umożliwia podłączenie do standardowych elementów instalacji LPG.
Cechy
Do czego służy ten przewód
Przewód z kompensacją i mufą 1/4″ NPT to elastyczny odcinek połączeniowy z konstrukcją kompensującą drobne ruchy i wahania temperatury, zakończony standardową mufą gwintowaną 1/4″ NPT (National Pipe Taper — amerykański standard gwintów stożkowych). Zadaniem przewodu jest neutralizacja naprężeń w instalacji gazowej lub hydraulicznej, które powstają na skutek: pracy termicznej elementów (rozszerzalność cieplna), drgań urządzeń (pompy, kompresory), osiadania konstrukcji budowlanej. Przewód z kompensacją i mufą tej klasy stosowany jest w instalacjach LPG, pneumatyki wysokociśnieniowej, chłodnictwa, a także w specjalistycznych układach gazowych (gazy techniczne, instalacje precyzyjne).
Konstrukcja przewodu

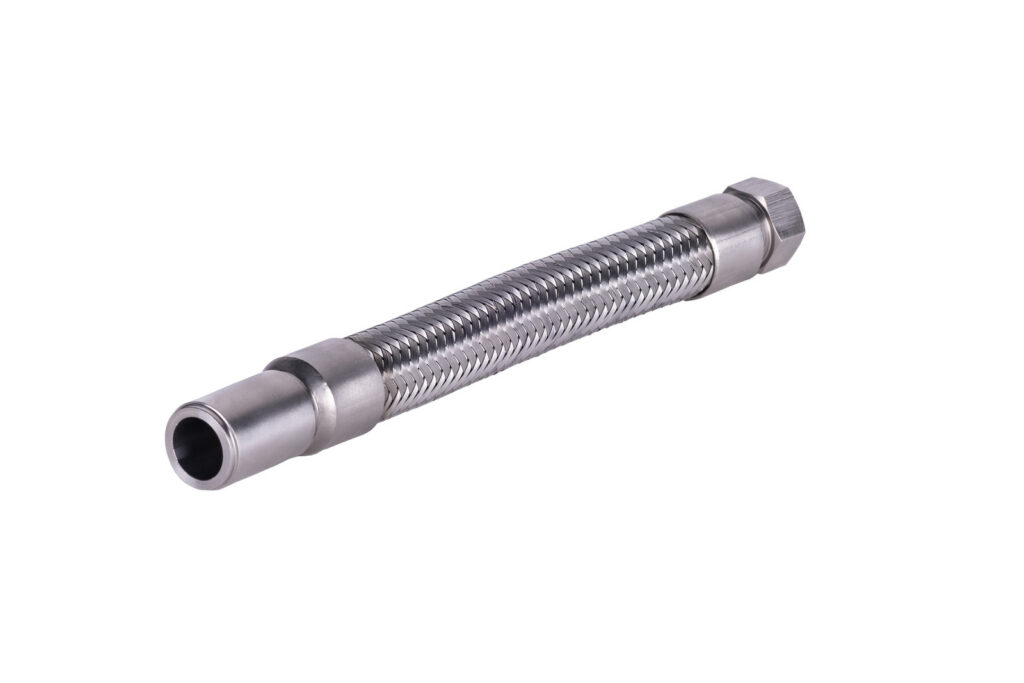

Główne elementy: rdzeń stalowy (stal nierdzewna lub węglowa pokryta powłoką) z wbudowaną sekcją kompensacyjną (często o kształcie sprężyny lub harmonijki), izolacja lub osłona zewnętrzna (opcjonalnie), mufa gwintowana 1/4″ NPT po każdej stronie. Sekcja kompensacyjna pozwala na niewielkie przesunięcie osiowe i poprzeczne (typowo ±5 do ±15 mm w zależności od modelu) bez utraty szczelności. Gwint 1/4″ NPT to amerykański standard stożkowy — wkręcany w gniazda armatury bez uszczelki płaskiej, uszczelnienie uzyskiwane przez stożkowy kontakt metalu z metalem (wspomagane taśmą PTFE lub pastą gwintową). Rozmiar 1/4″ odpowiada gwintowi o około 13,5 mm średnicy zewnętrznej.
Zastosowanie — kiedy używać kompensatora
Przewód z kompensacją i mufą stosuje się w sytuacjach, gdy sztywne połączenie nie wystarczy: 1) instalacje zasilające urządzenia z drganiami (pompy tłokowe, sprężarki, silniki) — sztywna rura pękłaby lub rozluźniłaby się po kilku tygodniach; 2) instalacje pomiędzy elementami pracującymi termicznie — elementy grzejne vs elementy chłodne, gdzie różnica temperatur powoduje rozszerzalność; 3) przejścia przez fugę dylatacyjną budynku — zapobiegają pękaniu rur; 4) instalacje precyzyjne pomiarowe (manometry, przetworniki), gdzie wibracje mogłyby zaburzać odczyty. W instalacjach LPG przewód z kompensacją służy także jako element bezpieczeństwa — pochłania potencjalne naprężenia osiadania zbiornika lub budynku.
Montaż i zasady użycia
Montaż odbywa się przez wkręcenie mufy 1/4″ NPT w gniazdo armatury — standardowo z użyciem taśmy PTFE lub pasty gwintowej (żółta dla instalacji gazowych). Kierunek gwintu NPT jest prawoskrętny. Dokręcenie wykonuje się kluczem płaskim — typowo 3-4 obroty z ręki plus 1-2 obroty kluczem. Nie dokręcaj nadmiernie — NPT uszczelnia przez stożek, nadmierny moment obrotowy może pęknąć gniazdo armatury lub zniszczyć gwint. Ułożenie przewodu: bez skrętów torsyjnych, bez ostrych zagięć (kompensator musi mieć swobodę pracy). Po zakończeniu instalacji obowiązkowa próba szczelności. Element może być demontowany w przypadku serwisu — wymaga wówczas wymiany uszczelnienia (nowa taśma PTFE).
Zgodność z normami
Produkt zgodny z normami dotyczącymi elastycznych przewodów gazowych i pneumatycznych. Mufy 1/4″ NPT wykonane zgodnie z ANSI/ASME B1.20.1 (amerykański standard stożkowych gwintów rurowych). Materiały posiadają atesty dla mediów gazowych. Dla instalacji LPG wymagana osoba z uprawnieniami gazowymi E/D oraz próba szczelności zgodnie z wymogami Urzędu Dozoru Technicznego. Gwarancja producenta: 24 miesiące od daty zakupu.
Dla kogo
Element rekomendowany instalatorom specjalizującym się w układach gazowych i pneumatycznych, serwisantom urządzeń z drganiami, projektantom instalacji o podwyższonych wymaganiach technicznych. Stosowany w warsztatach rzemieślniczych, laboratoriach, zakładach przemysłowych z gazami technicznymi, instalacjach gastronomicznych z kompresorami, w niektórych konfiguracjach ogrzewania. Dla typowych domowych instalacji LPG standardowe śrubunki zaciskowe są wystarczające — kompensator z mufą NPT jest wyborem przy specjalistycznych wymaganiach. Pełna gama elementów łączących w kategorii Rury i przejścia.
Najczęściej zadawane pytania
Czy przewód z kompensacją i mufą 1/4″ NPT pasuje do polskich standardów gazowych (BSP)?
Nie bezpośrednio. BSP (brytyjski) i NPT (amerykański) to różne gwinty — stożki mają inne kąty i skoki. Aby połączyć te dwa standardy, stosuje się adaptery NPT-BSP. Upewnij się, że gniazda armatury, do której wkręcasz przewód, są zgodne ze standardem NPT.
Jaki jest maksymalny ruch kompensacyjny?
Typowo ±5 do ±15 mm w osi i podobnie w kierunku poprzecznym — dokładna wartość zależy od konkretnego modelu. Sprawdź kartę katalogową dostarczaną z produktem.
Czy przewód z kompensacją i mufą można stosować w instalacjach wysokociśnieniowych?
Ciśnienie robocze zależy od modelu — typowo do 10-16 bar dla wariantów gazowych, wyższe dla hydraulicznych. Przewód z kompensacją i mufą do LPG pracuje przy ciśnieniu niskociśnieniowym (do 5 bar), co jest standardem dla instalacji domowych.
Oznaczenie katalogowe: pełna nazwa techniczna produktu to przewód z kompensacją i mufą 1/4″ NPT, w skróconym zapisie w systemach magazynowych używany jest termin przewód kompensacją mufą. Pod tą właśnie nazwą element jest indeksowany w bazach katalogowych. Przewód kompensacją mufą w standardzie NPT 1/4 cala jest jednym z popularniejszych komponentów do instalacji o podwyższonych wymaganiach technicznych — zwłaszcza tam, gdzie standardowe sztywne śrubunki nie są wystarczające ze względu na drgania lub rozszerzalność termiczną. Przewód kompensacją mufą tej klasy sprawdza się w warsztatach, laboratoriach, mniejszych zakładach produkcyjnych i w wybranych instalacjach LPG.
