Manometr i wskaźnik poziomu gazu LPG — jak czytać wskazania

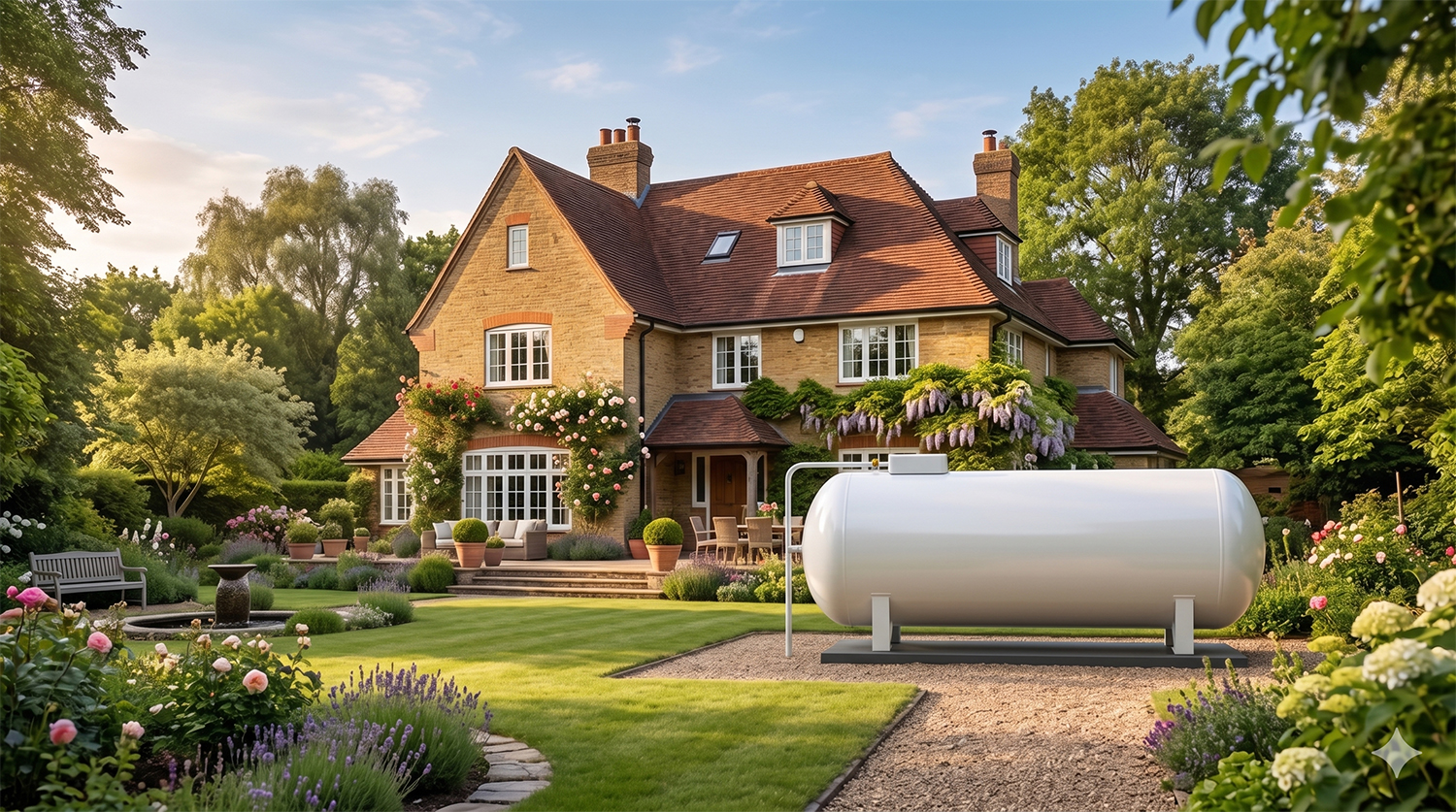

Na zbiorniku LPG — czy to naziemnym, czy podziemnym — znajdziesz najczęściej dwa przyrządy pomiarowe: manometr i wskaźnik poziomu gazu LPG. Bywają mylone ze sobą niemal codziennie, bo jeden pokazuje ciśnienie, a drugi poziom cieczy. To dwie zupełnie różne informacje, a nieporozumienie między nimi rodzi najwięcej pytań i niepotrzebnego stresu: „dlaczego po tankowaniu zbiornik pokazuje tylko 80%?”, „czemu ciśnienie spadło, skoro gazu jeszcze sporo?”. Ten poradnik wyjaśnia, co dokładnie mierzy każdy z tych przyrządów i jak interpretować ich wskazania w codziennej eksploatacji.

Dwa różne przyrządy, dwie różne informacje

Zanim spojrzysz na jakiekolwiek wskazanie, zapamiętaj prostą zasadę:

• Manometr mierzy ciśnienie gazu w zbiorniku (w barach). Nie mówi wprost, ile gazu Ci zostało.
• Wskaźnik poziomu gazu LPG (poziomowskaz, najczęściej pływakowy z tarczą procentową) mierzy ilość cieczy w zbiorniku — i to on jest właściwym źródłem informacji o zapasie.

To rozróżnienie jest kluczowe. Większość codziennych nieporozumień wynika z założenia, że spadek ciśnienia oznacza kończący się gaz. W zbiorniku LPG tak to nie działa.

Dlaczego manometr nie pokazuje, ile masz gazu

Gaz płynny przechowywany jest w zbiorniku w dwóch fazach jednocześnie: na dole znajduje się faza ciekła, a nad nią faza gazowa (para). Dopóki w zbiorniku jest choć trochę cieczy, ciśnienie pary nad nią jest tak zwanym ciśnieniem nasycenia — i zależy ono niemal wyłącznie od temperatury, a nie od tego, ile cieczy zostało.

W praktyce oznacza to, że zbiornik napełniony w 70% i zbiornik napełniony w 20% przy tej samej temperaturze pokażą na manometrze praktycznie identyczne ciśnienie. Manometr na zbiorniku LPG jest więc w gruncie rzeczy termometrem w przebraniu — informuje o temperaturze cieczy, nie o jej ilości.

Dla czystego propanu orientacyjne ciśnienie (w odniesieniu do atmosfery) wygląda mniej więcej tak:

• około 4 bar przy 0°C,
• około 7 bar przy 20°C,
• ponad 12 bar przy 40°C.

Dlatego latem manometr potrafi pokazywać niemal dwukrotnie wyższą wartość niż zimą — przy dokładnie tej samej ilości gazu w zbiorniku. Jeśli używasz mieszaniny propan-butan, ciśnienie będzie niższe, ponieważ butan ma znacznie słabszą prężność par. Co więcej, butan praktycznie przestaje odparowywać poniżej 0°C (jego temperatura wrzenia to około -0,5°C), więc do instalacji zbiornikowych pracujących całorocznie stosuje się propan, który odparowuje nawet w silnym mrozie.

Wniosek praktyczny: nie oceniaj zapasu gazu po manometrze. Spadek wskazania ciśnienia rano, gdy jest chłodno, i jego wzrost po południu w słońcu to zjawisko całkowicie normalne i nie ma nic wspólnego z ubywaniem gazu.

Wskaźnik poziomu gazu LPG — to on mówi prawdę o zapasie

Rzeczywisty zapas pokazuje wskaźnik poziomu gazu LPG. W zbiornikach domowych jest to najczęściej wskaźnik pływakowy z magnetycznym sprzężeniem: wewnątrz zbiornika pływak na ramieniu unosi się na powierzchni cieczy, a jego ruch przenoszony jest magnetycznie na tarczę z podziałką procentową widoczną z zewnątrz.

Tarcza pokazuje procent objętości zajętej przez ciecz — nie masę gazu i nie liczbę dni pracy instalacji. Warto pamiętać o jednej subtelności: ciecz LPG rozszerza się pod wpływem temperatury, więc ta sama ilość gazu w upalny dzień zajmie nieco większą objętość niż w mroźny poranek. Drobne wahania wskazania poziomowskazu między dniem a nocą są więc naturalne.

Niektóre zbiorniki wyposażone są dodatkowo w rurkowy wskaźnik napełnienia (tzw. rurkę kontrolną poziomu maksymalnego). Nie służy on do bieżącej kontroli zapasu — wykorzystuje go operator podczas tankowania. Gdy z otwartej rurki zamiast pary zacznie wydobywać się ciecz w postaci białej mgiełki, oznacza to, że osiągnięto dopuszczalny poziom napełnienia i należy przerwać tankowanie.

Dlaczego „pełny” zbiornik pokazuje 80%

To pytanie wraca po każdej dostawie gazu. Klient widzi na tarczy 80% i ma wrażenie, że zapłacił za pełny zbiornik, a dostał niepełny. Tymczasem 80% to właśnie jest „pełny” zbiornik LPG — i tak ma być.

Powód jest czysto bezpieczeństwa. Ciekły gaz płynny rozszerza się pod wpływem ciepła znacznie bardziej niż woda — przy wzroście temperatury jego objętość rośnie wyraźnie i szybko. Gdyby zbiornik napełnić cieczą „pod korek”, ogrzanie w upalny dzień spowodowałoby, że rozszerzająca się ciecz nie miałaby dokąd się przemieścić. Powstałoby gwałtownie rosnące ciśnienie hydrauliczne, groźne dla konstrukcji zbiornika.

Dlatego pozostawia się około 20% objętości jako poduszkę parową — przestrzeń wypełnioną fazą gazową, która amortyzuje rozszerzalność cieplną cieczy. Te „brakujące” 20% nie jest stratą ani niedolaniem. To obowiązkowy margines bezpieczeństwa, a fabryczne urządzenia napełniające (w tym wspomniana rurka kontrolna) są tak ustawione, by tankowania nie dało się przekroczyć ponad ten poziom.

Gdy więc po dostawie wskaźnik poziomu gazu LPG wskazuje 80–85% — zbiornik jest napełniony prawidłowo i maksymalnie. Sam zbiornik to urządzenie ciśnieniowe objęte dozorem technicznym UDT, a jego osprzęt — w tym armatura napełniania i przyrządy pomiarowe — jest sprawdzany podczas okresowych badań.

Spadek ciśnienia przy stałym poborze — co to oznacza

Drugie częste zaskoczenie: instalacja pracuje pełną parą — kilka odbiorników naraz, kocioł, nagrzewnice — i manometr zaczyna powoli opadać, choć wskaźnik poziomu gazu LPG pokazuje sporo gazu. Co się dzieje?

Aby instalacja pobierała gaz w fazie gazowej, ciecz w zbiorniku musi nieustannie odparowywać, uzupełniając ubywającą parę. Odparowanie pochłania ciepło — to tak zwane utajone ciepło parowania. Przy intensywnym, ciągłym poborze ciecz oddaje to ciepło tak szybko, że sama się wychładza. A skoro spada temperatura cieczy, spada też jej prężność par — i to właśnie obserwujesz jako spadek ciśnienia na manometrze.

To nie jest objaw kończącego się gazu. To informacja, że chwilowe zapotrzebowanie przekracza wydajność odparowania Twojego zbiornika. Zdolność zbiornika do oddawania gazu zależy od:

• powierzchni zwilżonej — im wyżej sięga ciecz, tym większa powierzchnia ścianek bierze udział w wymianie ciepła, dlatego pełniejszy zbiornik odparowuje wydajniej;
• temperatury otoczenia — zimą wydajność spada;
• ilości pozostałej cieczy — pod koniec sezonu, przy niskim poziomie, zbiornik „dusi się” najbardziej.

Charakterystycznym objawem jest szron lub rosa na ściankach zbiornika na wysokości lustra cieczy — to widoczny dowód intensywnego odparowania i wychładzania. Gdy pobór ustaje, ciecz ogrzewa się od otoczenia, a ciśnienie samoczynnie wraca do normy. Jeśli jednak spadek ciśnienia regularnie zakłóca pracę odbiorników, oznacza to, że instalacja wymaga większego zbiornika, większej liczby zbiorników połączonych równolegle albo zastosowania parownika elektrycznego, który wymusza odparowanie niezależnie od warunków zewnętrznych. To rozwiązanie typowe dla zakładów i instalacji o dużym, stabilnym poborze.

Jak odczytywać wskaźnik poziomu gazu LPG i manometr — praktyczne wskazówki

• Zapas gazu — pokazuje go wyłącznie wskaźnik poziomu gazu LPG z tarczą procentową, nigdy manometr.
• Po dostawie upewnij się, że wskaźnik poziomu gazu LPG pokazuje 80–85% — tak wygląda prawidłowo napełniony zbiornik.
• Odczyt poziomu rób przy zbliżonej porze dnia, aby uniknąć złudzeń wynikających z rozszerzalności cieplnej cieczy.
• Wahania ciśnienia dzień–noc oraz lato–zima to norma — manometr reaguje na temperaturę.
• Spadek ciśnienia przy dużym poborze, który ustępuje po przerwie, to ograniczenie wydajności odparowania, a nie awaria.
• Trwale niskie ciśnienie przy niskim poziomie cieczy i mrozie oznacza, że pora zamówić dostawę lub rozważyć rozbudowę instalacji.
• Niestabilne ciśnienie za reduktorem przy normalnym poziomie i pogodzie warto skonsultować z instalatorem — to może być kwestia samego reduktora, nie zbiornika.

Podsumowanie

Manometr i wskaźnik poziomu gazu LPG odpowiadają na dwa różne pytania. Manometr mówi „jak ciepło jest cieczy” i zmienia się z pogodą oraz intensywnością poboru — to nie licznik zapasu. Wskaźnik poziomu gazu LPG mówi „ile cieczy realnie zostało” i to jego wskazania decydują o terminie kolejnej dostawy. Wskazanie 80% po tankowaniu nie jest niedolaniem, lecz wymaganą poduszką bezpieczeństwa na rozszerzalność cieplną gazu. A spadek ciśnienia przy dużym, ciągłym poborze to sygnał o granicach wydajności odparowania, nie o pustym zbiorniku. Rozumiejąc, co naprawdę pokazuje każdy z tych przyrządów, łatwiej eksploatować instalację gazową spokojnie, bezpiecznie i bez fałszywych alarmów.
