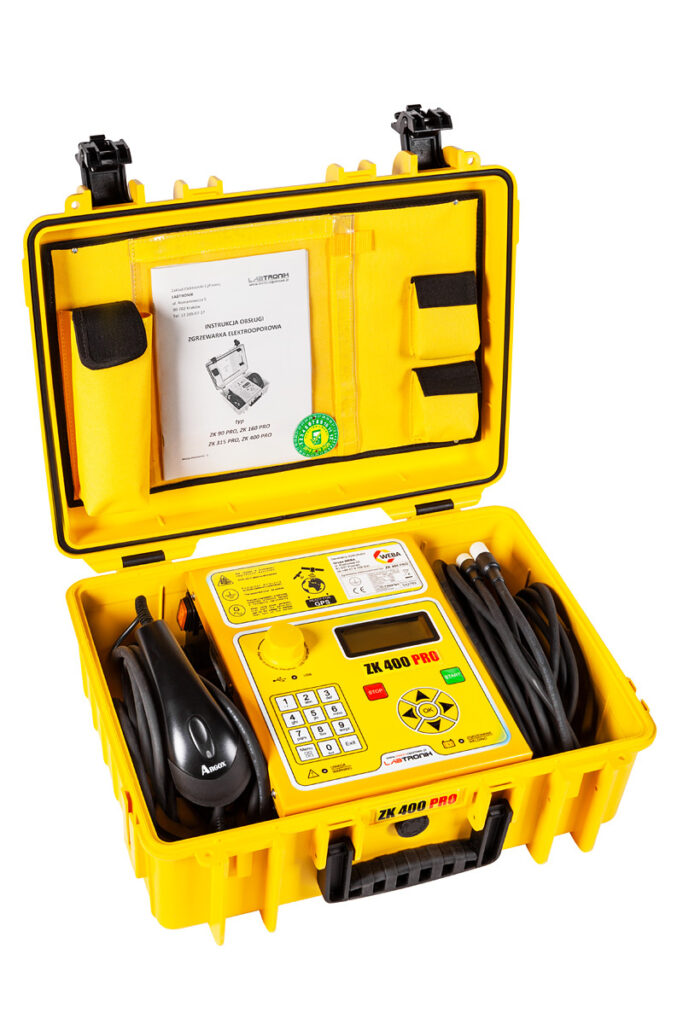

Do czego służy zgrzewarka elektrooporowa ZK 400
Zgrzewarka elektrooporowa ZK 400 PRO to najpotężniejsze urządzenie w serii Labtronik ZK, przeznaczone do zgrzewania rur polietylenowych i kształtek PE w zakresie średnic od fi 20 do fi 400 mm. Obsługuje pełne spektrum średnic stosowanych w największych sieciach: gazowych magistralnych, wodociągowych dużych miast, ciepłowniczych o wysokiej przepustowości, przemysłowych. Zgrzewarka elektrooporowa ZK 400 to sprzęt dedykowany wykonawcom dużych kontraktów infrastrukturalnych — budowa i modernizacja sieci miejskich, przyłączy osiedlowych, sieci przemysłowych wielkogabarytowych.
Dlaczego największy model
Przeskok z ZK 315 na ZK 400 oznacza dokładną obsługę rur PE355 i PE400 — średnic stosowanych tylko w najpoważniejszych inwestycjach sieciowych. Wymaga to najpotężniejszego transformatora w serii (ok. 10 kVA), wzmocnionych kabli zgrzewalnych, aktywnego chłodzenia urządzenia (wentylatory), rozbudowanego zabezpieczenia termicznego. ZK 400 jest też znacznie droższy od ZK 315 — zakup uzasadniony tylko gdy firma realnie zgrzewa rury powyżej 315 mm. Jeśli twoja działalność nie obejmuje magistrali gazowych/wodnych i sieci osiedlowych dużego zasięgu, wystarczający może być ZK 315. Zgrzewarka elektrooporowa ZK 400 to inwestycja specjalistyczna — kupowana świadomie pod konkretny profil zleceń.
Kluczowe funkcje ZK 400 PRO
Pełna funkcjonalność serii PRO dostosowana do pracy z największymi kształtkami: 1) Transformator wysokiej mocy z aktywnym chłodzeniem — wentylatory zapewniają stałą temperaturę pracy nawet przy długotrwałym zgrzewaniu dużych muf. 2) Wzmocnione kable zgrzewalne o zwiększonym przekroju miedzi — zdolne do przenoszenia prądów rzędu kilkuset amperów bez nagrzewania. 3) Rozszerzona pamięć zgrzewów na potrzeby długich kontraktów (setki zgrzewów na projekt). 4) Kompensacja temperatury otoczenia w pełnym zakresie -20°C do +50°C. 5) Gniazdo USB z eksportem pełnej dokumentacji zgrzewów — zgodnej z wymogami inspekcji sieciowych, nadzoru budowlanego i audytów. 6) Obsługa kodów kreskowych (opcjonalny czytnik) — istotna przy drogich kształtkach PE355/PE400.
Specyfikacja techniczna
Zakres średnic: fi 20–400 mm (wszystkie standardy PE80/PE100, SDR 11, 13,6, 17). Moc nominalna: ok. 10 kVA. Zasilanie: 400V/3F 16-32A (wymaga gniazda trójfazowego siłowego) lub opcjonalnie 230V dla mniejszych zgrzewów. Waga: ok. 45-55 kg z walizką transportową (wymaga przenoszenia we dwie osoby). Wyświetlacz: duży LCD z pełnym graficznym interfejsem użytkownika. Obudowa: wzmocniona walizka transportowa z kółkami i teleskopowym uchwytem — ułatwia transport na placu budowy. Zakres temperatury pracy: -20°C do +50°C. Producent: Labtronik.
Dla kogo zgrzewarka ZK 400
Zgrzewarka elektrooporowa ZK 400 dedykowana jest: Dużym przedsiębiorstwom sieciowym — PGNiG, zakłady wodociągów, firmy ciepłownicze. Wykonawcom dużych kontraktów infrastrukturalnych — budowa sieci osiedlowych, magistralnych, przebudowy miejskie. Specjalistom od modernizacji sieci — wymiana fragmentów magistral, podłączanie nowych odcinków. Firmom budującym zakłady przemysłowe z rozbudowanymi sieciami gazowymi/wodnymi wewnątrz zakładu (np. elektrownie, rafinerie, zakłady chemiczne). Dla przedsiębiorstw realizujących kontrakty o wartości setek tysięcy złotych w zakresie sieciowym — ZK 400 to narzędzie warsztatowe, które paynęło się szybko na jednym dużym projekcie.
Zawartość zestawu
- Zgrzewarka elektrooporowa ZK 400 PRO z gniazdem USB
- Końcówki grzewcze 4,0 mm (2 szt.) oraz 4,7 mm (2 szt.) dla standardowych kształtek
- Wzmocnione kable zgrzewalne o zwiększonym przekroju (Cu)
- Kabel zasilający 400V/3F 16A z wtyczką CEE
- Kabel zasilający 230V — dla zgrzewów mniejszych średnic
- Instrukcja obsługi w języku polskim i angielskim

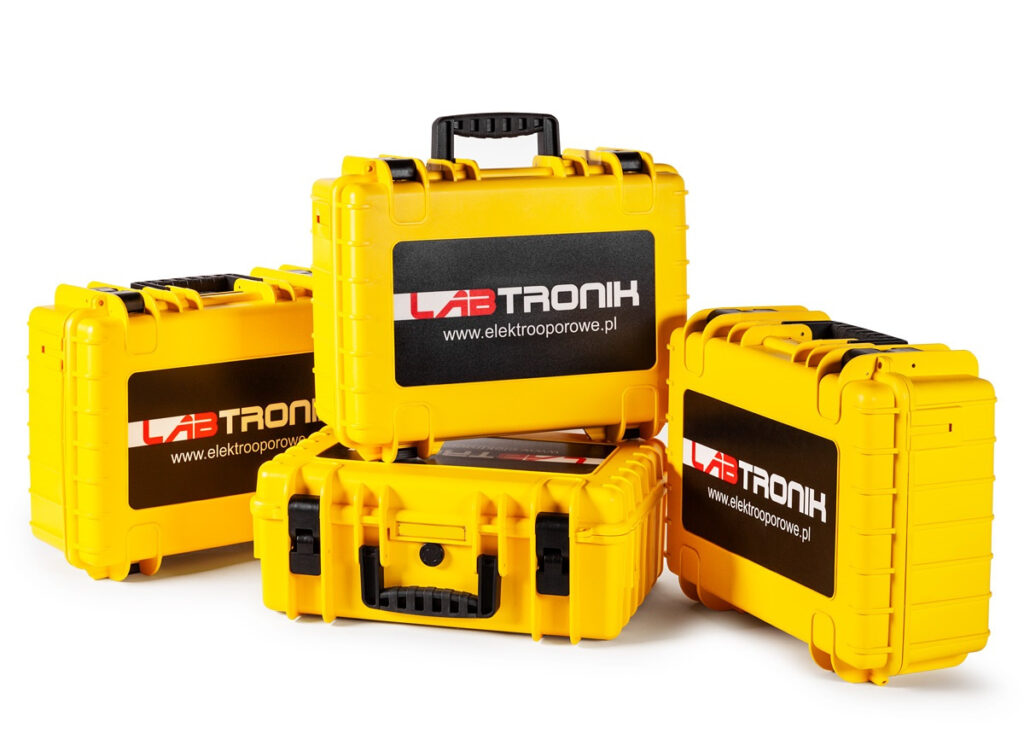

- Walizka transportowa z twardego tworzywa, z kółkami i teleskopowym uchwytem
Wyposażenie opcjonalne
- Czytnik kodów kreskowych — przy ZK 400 niemal obowiązkowy; błąd parametrów na kształtce PE400 (wartej kilka tysięcy złotych) jest kosztowny
- Odbiornik GPS — zalecany dla sieci dystrybucyjnych podlegających ewidencji geodezyjnej, co jest obowiązkowe dla sieci magistralnych
- Dodatkowe końcówki grzewcze dla kształtek niestandardowych i importowanych
- Agregat prądotwórczy 15-20 kVA (dla pracy w terenie bez dostępu do sieci 400V)
- Szkolenia operatorskie prowadzone przez producenta
Normy i serwis
Zgrzewarka spełnia wymagania: PN-EN 12814 (spawanie tworzyw termoplastycznych), PN-EN 1555 (systemy rurowe PE dla gazów), PN-EN 12201 (systemy rurowe dla wody), DVS 2207 (niemiecka norma spawalnicza dla PE). Protokoły zgrzewania w formacie akceptowanym przez wszystkich głównych operatorów sieciowych w Polsce i UE. Deklaracja zgodności CE. Gwarancja producenta: 24 miesiące z możliwością rozszerzenia. BRUO jest jedynym dystrybutorem zgrzewarek elektrooporowych marki Labtronik — oferujemy pełny serwis, szkolenia operatorów i kierownictwa robót, konsultacje techniczne, doradztwo przy doborze sprzętu do konkretnych kontraktów.
Najczęściej zadawane pytania
Czy zgrzewarka elektrooporowa ZK 400 rzeczywiście potrzebuje gniazda trójfazowego?
Dla zgrzewów największych średnic (PE355-PE400) tak, zdecydowanie — moc 10 kVA przy zasilaniu 230V wymaga prądu 44A, co przekracza typowe instalacje jednofazowe. Alternatywa: agregat prądotwórczy trójfazowy min. 15 kVA.
Ile trwa zgrzew kształtki PE400?
Mufa elektrooporowa PE400 ma czas zgrzewania 3000-4500 sekund (50-75 minut) + 90-150 minut chłodzenia. Operacja zajmuje 2-4 godziny z przygotowaniem. Planowanie harmonogramu musi uwzględniać ten czas.
Czy warto kupić ZK 400 dla firmy robiącej głównie średnice do 200 mm?
Nie. Dla takiej firmy wystarczy ZK 315, który jest tańszy, lżejszy i łatwiejszy w transporcie. ZK 400 kupuj tylko, gdy realnie planujesz zgrzewać rury pow. 315 mm — inaczej jest to przepłacona inwestycja.
