Reduktor gazu płynnego I stopnia – obniża ciśnienie ze zbiornika LPG do poziomu pośredniego. Stosowany jako pierwszy element redukcji ciśnienia w instalacjach dwustopniowych.
Cechy
Do czego służy ten reduktor
Reduktor gazu płynnego, II stopnia, 12 kg/h, 37/50 mbar z gwintem wewnętrznym GW 3/4″ to końcowy element układu redukcyjnego instalacji LPG w typowym domu jednorodzinnym. Zadaniem reduktora II stopnia jest obniżenie pośredniego ciśnienia (wyprowadzonego z reduktora I stopnia) do wartości roboczej instalacji wewnętrznej — 37 mbar dla standardu gazu ziemnego G20 i 50 mbar dla propan-butan G30/G31 stosowanego w instalacjach LPG. Reduktor gazu płynnego II stopnia tego wariantu obsługuje przepływ do 12 kg/h — wystarczający dla kotła gazowego do 30 kW wraz z kuchenką i podgrzewaczem wody. Gwint wewnętrzny GW 3/4″ umożliwia łatwe wpięcie do typowego rozdzielacza lub skrzynki gazowej.
Budowa i zasada działania

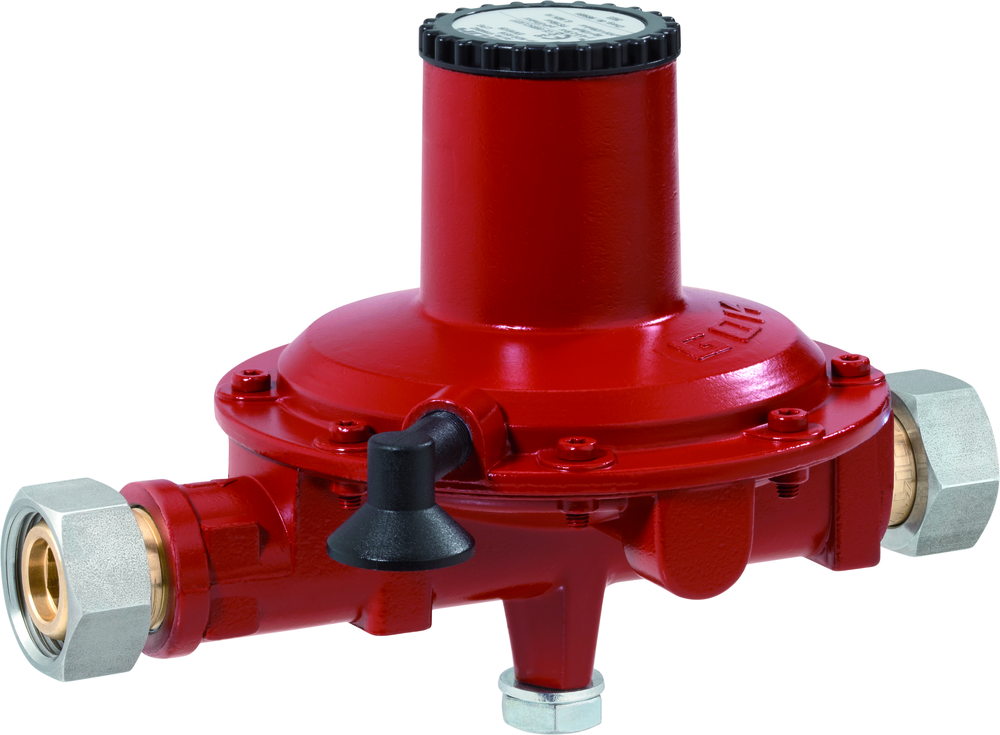

Reduktor II stopnia składa się z korpusu metalowego (mosiądz lub aluminium) z wbudowaną membraną regulacyjną, sprężyną dociskową i zaworem grzybkowym. Wewnątrz korpusu znajduje się komora niskiego ciśnienia — to tam gaz zmniejsza ciśnienie do wartości roboczej. Dwa króćce: wlotowy (przyjmuje gaz z I stopnia pod ciśnieniem ok. 1-1,5 bar) i wylotowy (oddaje do instalacji wewnętrznej pod ciśnieniem 37 lub 50 mbar w zależności od ustawień). Membrana wykonana ze wzmocnionego neoprenu — materiału odpornego na węglowodory propan-butanu i na zmiany temperatury. Sprężyna tarująca ustawiona fabrycznie na wartość ciśnienia wyjściowego. Możliwość wyboru trybu pracy 37 lub 50 mbar — odpowiedni dla typu urządzeń odbiorczych.
Dlaczego GW 3/4″ ma znaczenie
Gwint wewnętrzny 3/4 cala to większy rozmiar niż standardowy 1/2″ stosowany w najmniejszych reduktorach. GW 3/4″ przyjmuje gwint zewnętrzny śrubunka GZ 3/4″ — co daje większy przekrój przepływu na styku reduktora i rurociągu instalacji wewnętrznej. W praktyce oznacza to: mniejsze straty ciśnienia na punkcie przyłączeniowym, komfort pracy przy jednoczesnym poborze z kilku urządzeń (kocioł + kuchenka + podgrzewacz), lepsze parametry dla dłuższych tras instalacji wewnętrznej (gdzie każda strata ciśnienia się kumuluje). Wybierając reduktor z gwintem 3/4″, upewnij się że twoja instalacja wewnętrzna ma dopasowane elementy przyłączeniowe — najczęściej pasuje do rozdzielaczy i śrubunków typowych dla instalacji domowych.
Kiedy wybrać 37 mbar, a kiedy 50 mbar
Dwa ustawienia ciśnienia wyjściowego pokrywają różne grupy urządzeń odbiorczych: 37 mbar to standard dla propan-butanu G30/G31 w instalacjach domowych — dedykowany dla kotłów gazowych, kuchenek, piekarników i podgrzewaczy wody dostosowanych do tego ciśnienia. 50 mbar stosuje się w instalacjach technologicznych (gastronomia z dużymi palnikami, urządzenia przemysłowe), gdzie wymagane jest wyższe ciśnienie na palnikach. Wybór trybu pracy zależy od specyfikacji urządzeń u odbiorcy końcowym — warto sprawdzić tabliczkę znamionową kotła/kuchenki, na której producent określa wymagane ciśnienie zasilania. Błędne ustawienie (np. podanie 50 mbar do kotła wymagającego 37 mbar) może prowadzić do wystrzeliwania płomienia lub nieprawidłowego spalania.
Montaż i bezpieczeństwo

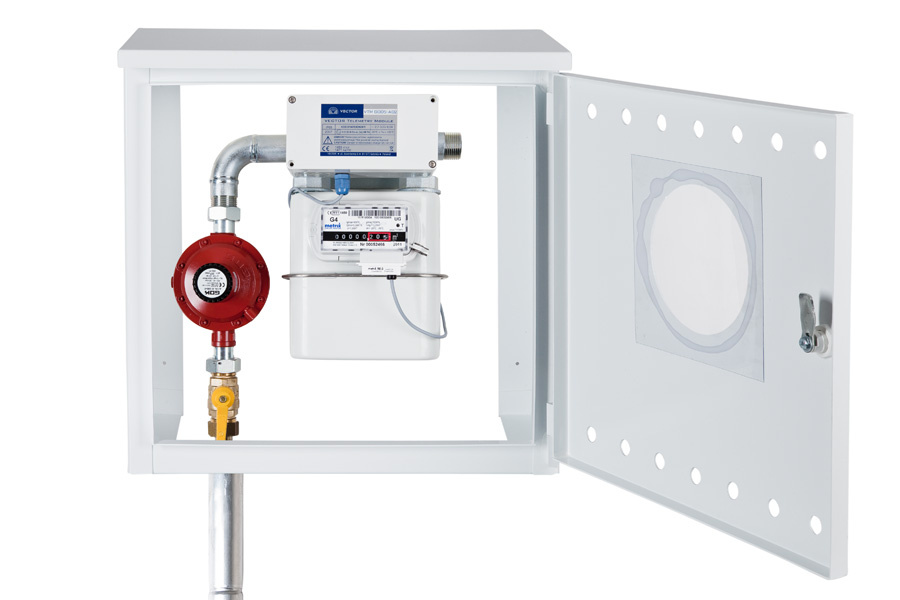

Reduktor mocuje się w skrzynce gazowej na elewacji budynku lub bezpośrednio na wyjściu rurociągu z budynku. Kierunek montażu: strzałka na korpusie pokazuje kierunek przepływu gazu — króciec wlotowy od strony I stopnia, wylotowy do instalacji wewnętrznej. Wszystkie gwinty uszczelnia się taśmą PTFE lub pastą gwintową żółtą (dedykowaną dla gazu). Po zakończeniu montażu wykonuje się próbę szczelności ciśnieniową. Instalację wykonuje osoba z uprawnieniami gazowymi E/D. Reduktor nie wymaga konserwacji w typowym zakresie — zalecany okresowy przegląd przez instalatora co 5 lat. Gwarancja producenta: 24 miesiące. Standard branżowy dla instalacji LPG domowych.
Dla kogo
Ten wariant reduktora dedykowany jest właścicielom domów jednorodzinnych z autonomiczną instalacją LPG (ze zbiornikiem 2700 L lub 4850 L), którzy planują jedno-lub dwupiętrowy kocioł gazowy + urządzenia domowe. Rozmiar 12 kg/h wystarczy dla typowego budynku do 200 m² z typowym wyposażeniem. Wersja z gwintem 3/4″ jest optymalna dla instalacji, w których rurociąg wewnętrzny ma większy przekrój (20 mm i więcej). Dla instalacji o większej mocy (pow. 30 kW) rozważ reduktory II stopnia z PRV z wyższą przepustowością (20-60 kg/h lub 100 kg/h). Pełna gama w kategorii Reduktory.
Najczęściej zadawane pytania
Czy reduktor gazu płynnego II stopnia 12 kg/h wystarczy dla domu z kotłem gazowym 28 kW?
Tak. 12 kg/h ≈ 160 kW — z zapasem wystarcza dla kotła 28 kW + dodatkowych urządzeń. Przepływ reduktora obliczany jest jako suma jednoczesnego zapotrzebowania wszystkich urządzeń odbiorczych.
Czy można zmienić ustawienie z 37 mbar na 50 mbar?
Tak, reduktor ma możliwość przełączenia trybu — zazwyczaj przez wymianę wewnętrznej sprężyny lub pokrętłem regulacyjnym (zależy od modelu). Operację wykonuje uprawniony instalator z certyfikatem reduktorów gazowych.
Czy gwint GW 3/4″ pasuje do standardowych elementów w polskiej instalacji?
Tak. GW 3/4″ to standardowy gwint BSP (British Standard Pipe) stosowany w Polsce i w większości krajów europejskich. Pasuje do typowych rozdzielaczy, śrubunków (np. GERB GZ 3/4″ dostępnych w naszej ofercie), zaworów i liczników.
