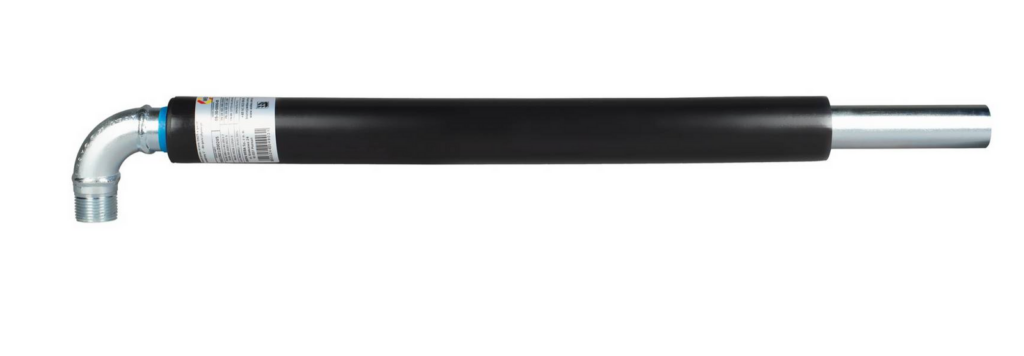

Przejście przez ścianę DN25 do gazu płynnego – umożliwia bezpieczne przeprowadzenie rury gazowej z zewnątrz do wnętrza budynku. Zapewnia szczelność i wymaganą odległość od otworów okiennych zgodnie z przepisami.
Cechy
Do czego służy to przejście
Przejście przez ścianę DN25 dla gazu płynnego to element instalacji przejściowej między częścią zewnętrzną (rurociąg od zbiornika) a wewnętrzną (instalacja gazowa w budynku). Zapewnia szczelne i mechanicznie bezpieczne wprowadzenie rury gazowej przez ścianę zewnętrzną domu, gwarantując zachowanie ciągłości instalacji oraz izolacji termicznej budynku. Przejście przez ścianę gaz tej klasy spełnia wymogi norm dla instalacji gazu palnego w polskich budynkach mieszkalnych i usługowych. Rozmiar DN25 odpowiada typowemu przekrojowi rurociągu dla domów jednorodzinnych z reduktorem I stopnia.
Konstrukcja elementu
Przejście składa się z kilku komponentów. Tuleja przejściowa — korpus wykonany ze stali nierdzewnej lub tworzywa wysokiej jakości, dopasowany do grubości typowej ściany zewnętrznej budynku z ociepleniem (300-500 mm). Końcówki przyłączeniowe gwintowane lub kołnierzowe — dopasowane do standardowej armatury DN25 z gwintem 1″. Uszczelnienia obwodowe (pierścienie uszczelniające, pianka elastyczna, masa ognioodporna) — zapobiegają przepuszczaniu wilgoci, powietrza i gazu w przypadku awarii. Opcjonalnie: rozeta ozdobna od strony elewacji zewnętrznej, maskująca krawędzie wkładki montażowej. Element gotowy do montażu — nie wymaga obróbki warsztatowej na placu budowy.
Dlaczego nie można pominąć tego elementu
Bezpośrednie przeprowadzenie rury gazowej przez otwór w ścianie bez dedykowanego przejścia generuje kilka problemów: 1) mostek termiczny — nieuszczelniona fuga między rurą a ścianą przepuszcza ciepło, powodując kondensację wilgoci i potencjalne pleśnienie; 2) mechaniczne uszkodzenia rury — betonowe lub ceglane krawędzie otworu trą o rurę przy drobnych ruchach (osiadanie, wibracje), po latach powstają mikropęknięcia; 3) brak ognioodporności — standardowa pianka budowlana nie spełnia wymogów p.poż. dla instalacji gazowych; 4) punktowe naprężenia na rurę w miejscu przejścia. Dedykowane przejście przez ścianę gaz rozwiązuje wszystkie te problemy systemowo — jest elementem obowiązkowym dla zgodności instalacji z normami.
Montaż praktyczny
Procedura standardowa: 1) Wyznaczenie pozycji na ścianie — zgodnie z projektem, na wysokości 30-50 cm nad gruntem, w miejscu odpowiadającym wyjściu rurociągu z gruntu. 2) Wywiercenie otworu — średnica ok. 10 mm większa niż element (luz na uszczelnienie). Używa się wiertła rdzeniowego z wiertarką udarową. 3) Osadzenie tulei przejściowej w otworze, wyrównanie. 4) Uszczelnienie obwodowe — pianka ognioodporna, masa budowlana lub zaprawa cementowa z domieszką uszczelniającą. Pianka standardowa budowlana NIE jest zalecana — wymagana ognioodporność. 5) Wykonanie połączeń rurociągowych: rurociąg z gruntu → jedno zakończenie przejścia, instalacja wewnętrzna → drugie. Stosuje się śrubunki z taśmą PTFE lub pastą gwintową. 6) Obowiązkowa próba szczelności całej instalacji. 7) Wykończenie estetyczne (rozeta, ewentualna zaprawa elewacyjna). Instalacja — osoba z uprawnieniami gazowymi E/D.
Normy i dozór
Produkt spełnia wymogi polskich norm dotyczących instalacji gazu palnego: rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki, oraz przepisy dotyczące bezpieczeństwa pożarowego. Materiały — atestowane do kontaktu z instalacjami gazu palnego. Odbiór instalacji gazowej, w tym prawidłowego wykonania przejścia przez ścianę, dokumentowany jest protokołem odbioru przez uprawnionego instalatora. Instalacje LPG podlegają kontroli Urzędu Dozoru Technicznego — w zakresie zbiorników powyżej 2 kg pojemności gazu. Gwarancja producenta: 24 miesiące od daty zakupu.
Dla kogo
Element obowiązkowy dla każdej instalacji LPG z zasilaniem z zewnątrz budynku — od zbiornika naziemnego lub podziemnego. Standardowo stosowany w domach jednorodzinnych, domkach letniskowych, pensjonatach, agroturystykach, małych obiektach gastronomicznych. DN25 pasuje do typowych mocy (kocioł do 30 kW + urządzenia domowe). Dla instalacji o większym zapotrzebowaniu — wybierz wariant DN32. Dla typowego domu jednorodzinnego ze zbiornikiem 2700-4850 L ten rozmiar przejścia jest wystarczający. Pełna oferta w kategorii Rury i przejścia.
Najczęściej zadawane pytania
Czy przejście przez ścianę gaz DN25 pasuje do rury PE25 biegnącej pod ziemią?
Tak, pośrednio — rurociąg PE25 nie łączy się bezpośrednio z przejściem przez ścianę, ale przez odcinek stalowy preizolowany przy budynku. Ten stalowy odcinek ma zakończenie zgodne z DN25 i wpina się w jedno zakończenie przejścia, a drugie łączy się z instalacją wewnętrzną.
Czy mogę zamontować przejście samodzielnie, jeśli mam doświadczenie budowlane?
Można samodzielnie wywiercić otwór i osadzić tuleję. Jednak podłączenia gazowe (śrubunki, próba szczelności) musi wykonać osoba z uprawnieniami gazowymi. Instalacja bez odbioru uprawnionego instalatora nie zostanie dopuszczona do użytkowania.
Jakie uszczelnienie jest najlepsze wokół tulei?
Najbezpieczniejszym wyborem jest pianka ognioodporna (oznaczenie EI60 lub wyższe) lub masa budowlana ognioodporna. Standardowa pianka montażowa budowlana nie zapewnia ognioodporności wymaganej dla instalacji gazu palnego.
